用 途:

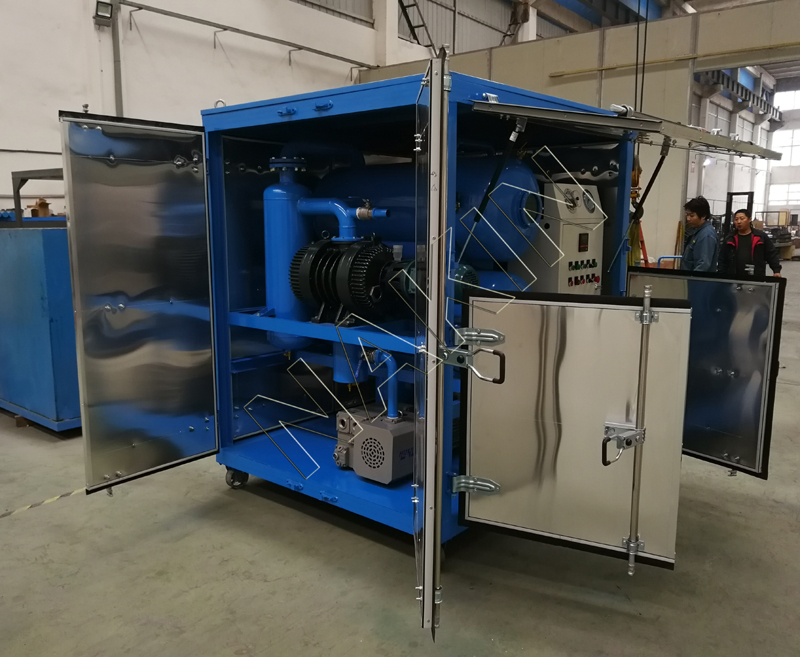

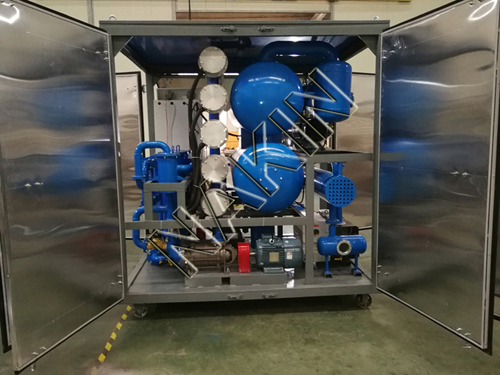

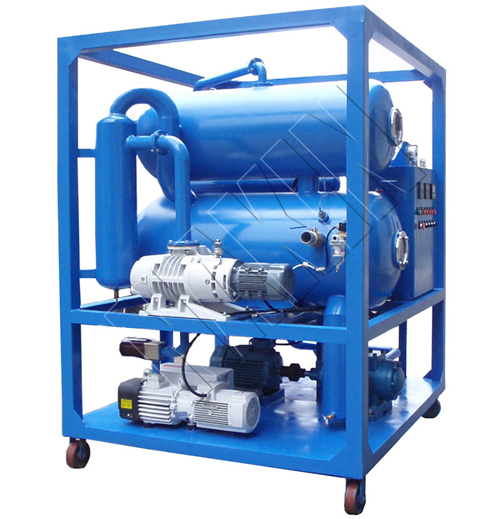

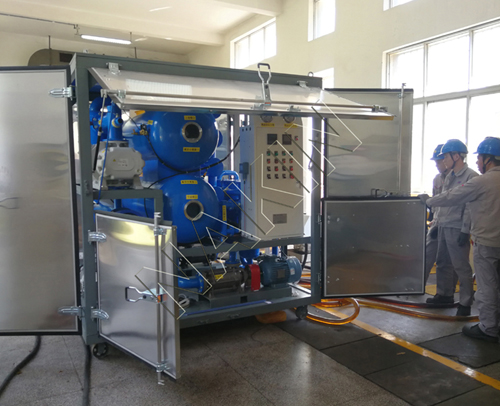

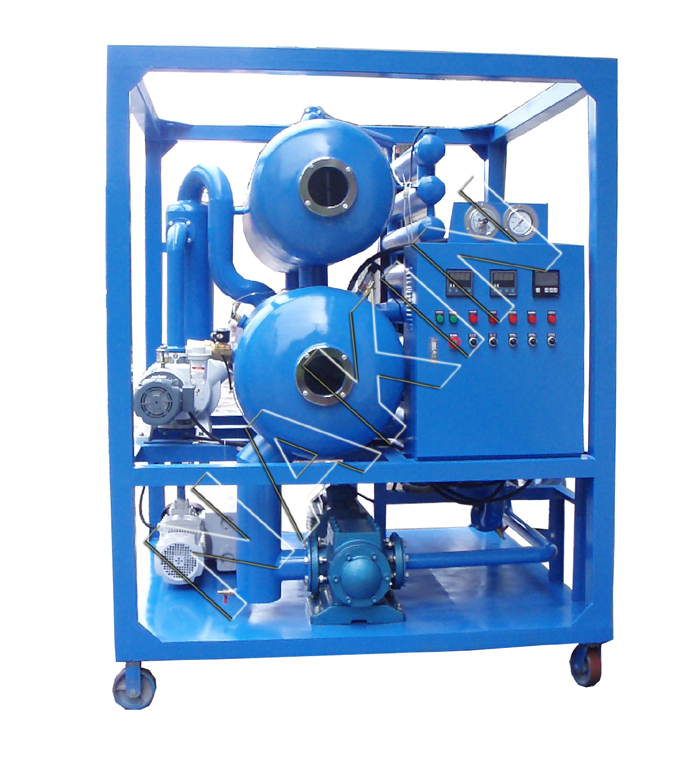

ZJA 系列特高壓絕緣油濾油機主要應用于220KV/330KV/500KV/750KV/1000KV超高壓和特高壓電網輸變電項目。由于超高壓和特高壓電網安全特性高,對其中變壓器、互感器、電抗器中的絕緣油要求極高。ZJA系列濾油機具有超強的脫水,脫雜質,脫有害氣體的能力同時具有超高的安全穩定運行能力。設備配備一流真空系統,輸油系統和過濾系統。采用高貝塔值進口濾材的濾芯,具有很強的油品顆粒凈化能力,過濾后的油品清潔度達到NAS1638-3級以上,水分低于3PPM,氣體含量低于0.01%,甲烷, 氫氣,乙炔等有害氣體為零,油品擊穿電壓值大于75KV,各項指標完全達到國家特高壓要求。本機同時具有真空干燥,真空注油,熱油循環等功能,也可作為單獨真空抽氣機組使用,對變壓器和電力設備進行抽真空處理。
特 點:
1.真空系統采用羅茨泵作為主泵,旋片真空泵作為前級泵。具有啟動快、抽速大、性能穩定,極限真空高小于5Pa。
2.采用雙臥式真空分離罐,結合立體三維復式閃蒸技術和獨特高效的脫水,脫氣元件。高效油液霧化分離器,大大提高油液真空分離空間,油液分離停留時間,確保一次性脫水,脫氣效果。
3.除雜能力強:超大面積筒式精密濾芯,具有過濾精度高,納污量大,安裝更換方便。多級過濾系統逐級加密除去油中的細微顆粒。吸油口磁性預過濾器吸附金屬含鐵細微雜質。過濾器配備有濾芯污染堵塞報警保護裝置。
4.低負荷加熱:采用先進的內外雙管熱輻射間接加熱技術,加熱器內管發熱讓空氣升溫,熱輻射加熱器外管內使油均勻升溫,加熱表面負荷不超過1.1W/cm2,徹底解決普通傳導加熱方式引起的局部過熱,使油質老化、裂解,產生有害氣體。S型加熱流動油路設計,保證加熱無死油區,線性升溫,均勻加熱。
5.自動化控制:整機采用自動加熱恒溫控制、進出油自動液位控制、自動壓力保護,自動消泡裝置等精良的配置,實現設備無人值守,安全穩定運行。
6. 安全聯鎖保護:油泵,真空泵,加熱器聯鎖保護,電機過載保護,管路油壓過壓保護。
7. 人性化指示:自動化設計,且有油溫、壓力、真空度、濾芯污染度、運行狀態等指示。
8. 綜合性能好:本機具有低噪音,操作簡便,維護間隔長,低能耗,運行成本小,濾油效率高,使用壽命長等優點。
可選配裝置:
A 可選配PLC控制
B 進口部件(選配進口品牌真空泵組、電機油泵組、過濾元件、電氣部件、儀表)
C 流量計(選配)
D 配置變頻系統可實現濾油或注油時的流量選擇(選配)
E 在線微水儀(選配)
F 皮拉尼數字真空計(選配)
技術參數:
指標名稱 | 單位 | ZJA-100 | ZJA-150 | ZJA-200 | ZJA-300 | |
流量 | L/H | 6000 | 9000 | 12000 | 18000 | |
工作真空 | MPa | -0.08~-0.099 | ||||
工作壓力 | MPa | ≤0.4 | ||||
工作溫度 | ℃ | 20 ~80 | ||||
工作電源 | 380V 50HZ,3Ph(或根據用戶需要) | |||||
工作噪音 | dB(A) | ≤65~85 | ||||
電加熱功率 | Kw | 60 | 90 | 120 | 180 | |
總電功率 | Kw | 65 | 98 | 132 | 185 | |
進(出)口管徑 | mm | 40 | 50 | 50 | 65 | |
設備重量 | kgs | 1200 | 1500 | 1800 | 2000 | |
外型尺寸 | 長 | mm | 1800 | 1950 | 2100 | 2300 |
寬 | mm | 1700 | 1750 | 1850 | 1900 | |
高 | mm | 1850 | 1950 | 2200 | 2250 | |
濾后指標 | 擊穿電壓 | KV | ≥75 | |||
含水量 | ppm | ≤3 | ||||
含氣量 | % | ≤0.01 | ||||
雜質 | μ | ≤0.5 |
