用 途:
ZYD系列雙級真空變壓器油濾油機能快速,深度有效脫除變壓器油中的水分、氣體和雜質等油液中的有害成份,提高油的絕緣性能,濾后的油能有效保證電力設備安全正常運行。ZYD雙級真空濾油機廣泛應用于供電、發電、輸變電、電力設備制造、電力工程、電氣設備維護、電力試驗、電氣科研等行業客戶的油品凈化處理。特別適合于對高等級變壓器油,超高變壓器油的深度處理,可應用于110KV/220KV/500KV以上變電站現場帶電濾油作業。本機具有真空干燥,真空注油,熱油循環等功能,同時也可作為單獨真空抽氣機組使用,對變壓器和電力設備進行抽真空處理。
特 點:
1.真空系統采用羅茨泵作為主泵,旋片真空泵作為前級泵。具有啟動快、抽速大、性能穩定,極限真空高小于5Pa。

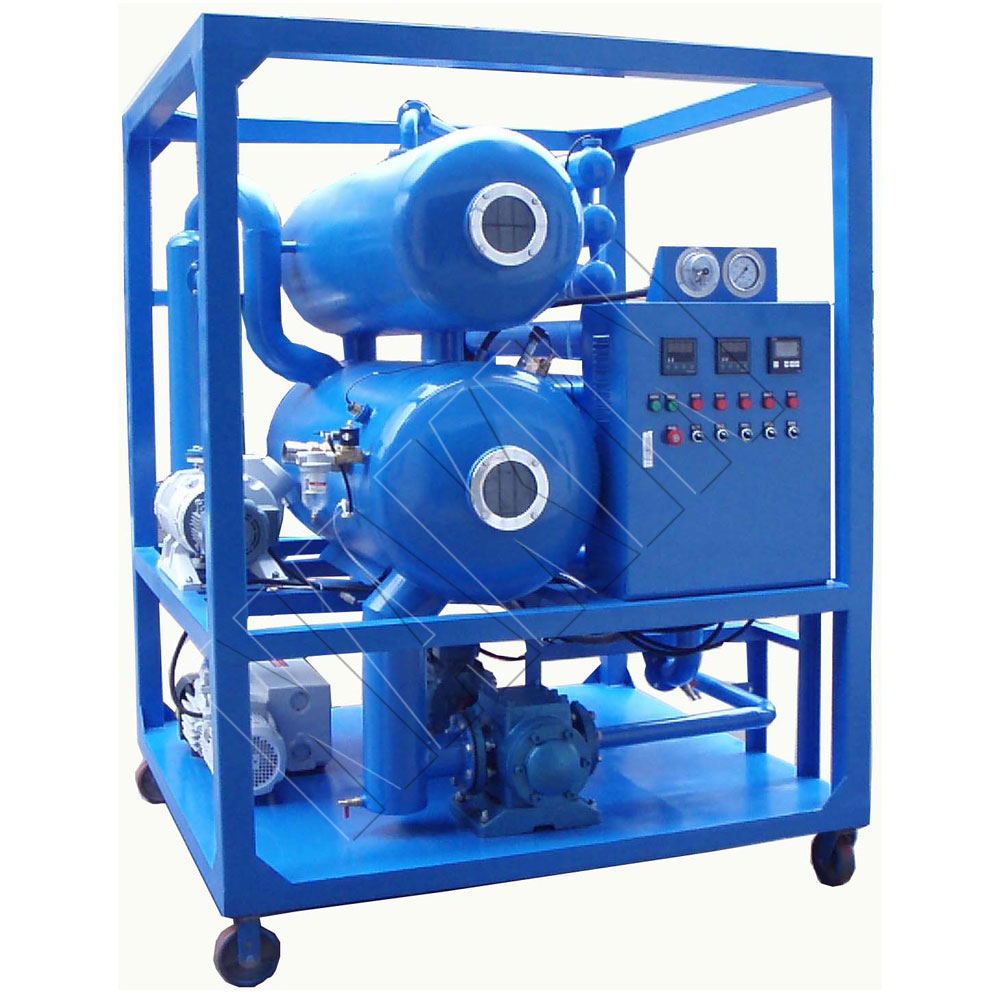

2.采用雙臥式真空分離罐,結合立體三維復式閃蒸技術和獨特高效的脫水,脫氣元件。高效油液霧化分離器,大大提高油液真空分離空間,油液分離停留時間,確保一次性脫水,脫氣效果。
3.除雜能力強:超大面積筒式精密濾芯,具有過濾精度高,納污量大,安裝更換方便。多級過濾系統逐級加密除去油中的細微顆粒,吸油口磁性預過濾器吸附金屬含鐵細微雜質。過濾器配備有濾芯污染堵塞報警保護裝置。
4.低負荷加熱:采用先進的內外雙管熱輻射間接加熱技術,加熱器內管發熱讓空氣升溫,熱輻射加熱器外管內使油均勻升溫,加熱表面負荷不超過1.1W/cm2,徹底解決普通傳導加熱方式引起的局部過熱,使油質老化、裂解,產生有害氣體。S型加熱流動油路設計,保證加熱無死油區,線性升溫,均勻加熱。
5.自動化控制:整機采用自動加熱恒溫控制、進出油自動液位控制、自動壓力保護,自動消泡裝置等精良的配置,實現設備無人值守,安全穩定運行。
6. 安全聯鎖保護:油泵,真空泵,加熱器聯鎖保護,電機過載保護,管路油壓過壓保護。
7. 人性化指示:自動化設計,且有油溫、壓力、真空度、濾芯污染度、運行狀態等指示。
8. 綜合性能好:本機具有低噪音,操作簡便,維護間隔長,低能耗,運行成本小,濾油效率高,使用壽命長等優點。
9. 可與絕緣油再生裝置配套使用,具有脫色,脫酸,脫氧化物和游離碳等有害物質,再生老舊變壓器油的效果。
可選配裝置:
A 可選配PLC全自動控制
B 進口部件(選配進口品牌真空泵組、電機油泵組、過濾元件、電氣部件、儀表)
C 流量計(選配)
D 配置變頻系統可實現濾油或注油時的流量選擇(選配)
E 在線微水儀(選配)
F 皮拉尼數字真空計(選配)

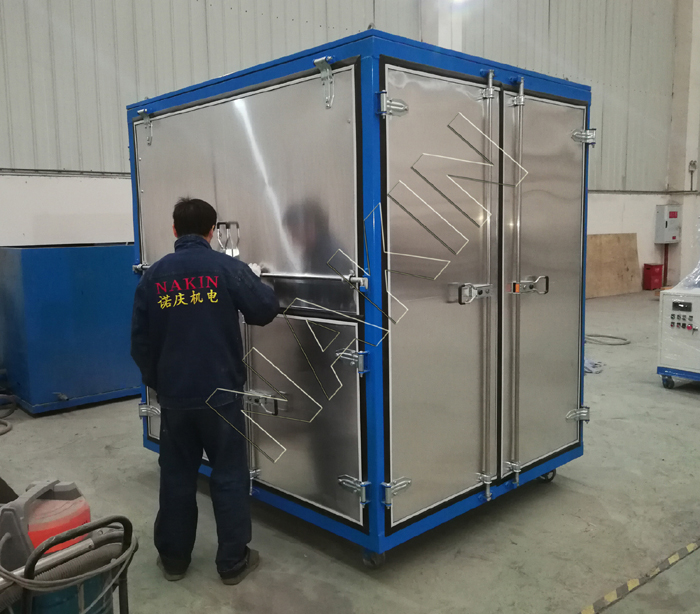

G 全封閉式金屬門設計,防雨防塵(選配)
技術參數:
指標名稱 | 單位 | ZYD-30 | ZYD-50 | ZYD-100 | ZYD-150 | ZYD-200 | ZYD-250 | ZYD-300 | |
流量 | L/H | 1800 | 3000 | 6000 | 9000 | 12000 | 15000 | 18000 | |
工作真空 | MPa | -0.08~-0.099 | |||||||
工作壓力 | MPa | ≤0.4 | |||||||
工作溫度 | ℃ | 20 ~80 | |||||||
工作電源 | 380V 50HZ,3Ph(或根據用戶需要) | ||||||||
工作噪音 | dB(A) | ≤65~85 | |||||||
電加熱功率 | Kw | 24 | 30 | 60 | 90 | 120 | 150 | 180 | |
總電功率 | Kw | 27.5 | 35 | 65 | 96.5 | 128 | 162 | 185 | |
進(出)口管徑 | mm | 25 | 32 | 40 | 50 | 50 | 65 | 65 | |
設備重量 | kgs | 550 | 650 | 880 | 1000 | 1250 | 1550 | 1800 | |
外型尺寸 | 長L | mm | 1500 | 1550 | 1650 | 1800 | 2000 | 2150 | 2400 |
寬W | mm | 1450 | 1450 | 1550 | 1650 | 1750 | 1750 | 1800 | |
高H | mm | 1700 | 1750 | 1800 | 1900 | 2100 | 2200 | 2200 | |
濾后指標 | 擊穿電壓 | KV | ≥70 | ||||||
含水量 | ppm | ≤3 | |||||||
含氣量 | % | ≤0.1 | |||||||
雜質 | μ | ≤1 |
