變壓器油的維護方法
1.變壓器油的作用
油浸式電力變壓器是一種大容量變壓器,廣泛用于電力系統的輸電和配電。它主要由鐵芯、線圈、油箱、油枕、絕緣套管、保護裝置和冷卻系統組成。油浸式變壓器油箱內的油,可以使各層線圈、線圈與接地的鐵芯和油箱之間有著可靠的絕緣。變壓器油還能保護絕緣漆、棉紗、絕緣紙等固體絕緣材料不與空氣接觸,防止其老化而易被擊穿。同時,變壓器在運行中,由于鐵芯和線圈產生的鐵損和銅損會轉化為熱能,使變壓器各部分溫度升高。為了防止溫升,就要及時散熱。變壓器內所產生的熱量,正是依靠變壓器油的熱傳導和對流而達到了冷卻散熱的目的。
2.運行變壓器油的維護
變壓器油在運行中有很多維護措施,這里重點介紹幾種防止運行油老化的措施。
(1)呼吸器
呼吸器通常與儲油柜配合使用。呼吸器底部常裝有油封(充氮保護油封箱)。
(2)密封式儲油柜
它不同于一般的儲油柜,在其內部裝有橡膠質的密封件,使油和空氣隔離,以防外界水分和空氣進入而導致有的受潮與氧化。
(3)凈油器
凈油器是利用吸附劑對油進行連續再生的一種裝置。我國規定,對1000KVA以上的變壓器一般應裝有凈油器。溫差循環凈油器(即熱虹吸過濾器)是各界各國廣泛采用的一種凈油裝置,構造如圖所示。變壓器安裝溫差循環凈油器是去除水分和酸性組分的有效措施。通過對變壓器油的監督管理,發現異?,F(xiàn)象進行故障分析和處理,對運行中的變壓器油進行維護和監督可以提高變壓器安全運行可靠性。
(4)添加抗氧化劑
在運行變壓器油中,添加抗氧化劑,是一種有效的維護措施。
(5)真空凈化

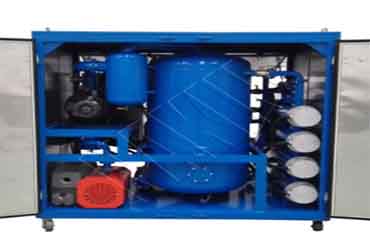

新變壓器油注入設備前,必須用真空濾油機進行過濾凈化處理,使油在高真空和適當溫度下霧化,以脫除油中的氣體、微量水和其他雜質。這種凈化處理適用范圍很廣,不僅能滿足一般電氣設備用油的凈化需要,而且對高電壓、大容量電氣設備用油的凈化效果尤其顯著。
