用 途:
具備有載調壓功能的變壓器在電力系統被廣泛應用,有載調壓裝置在給電壓調整帶來方便的同時,也給變壓器的維護增加了麻煩,調壓裝置的頻繁的調壓,加速了調壓裝置絕緣油性能的降低,嚴重情況下會危及有載調壓裝置的安全。ZYS裝置主要用于變壓器有載分接開關的旁路循環過濾,該裝置與變壓器有載分接開關配套使用,能夠在變壓器系統正常運行的情況下有效地去除有載分接開關內絕緣油中的游離碳及金屬微粒等雜質并可降低微量水分,確保油的擊穿電壓和使用壽命,減少停電檢修次數,有效提高有載分接開關工作的安全性和可靠性。我公司產品嚴格按機械工業部JB/T5285-2008標準和電力工業部DL/T521-2006標準生產制造,使用本有載分接開關絕緣油在線凈油裝置后,可使絕緣油清潔度達NAS3-4級。

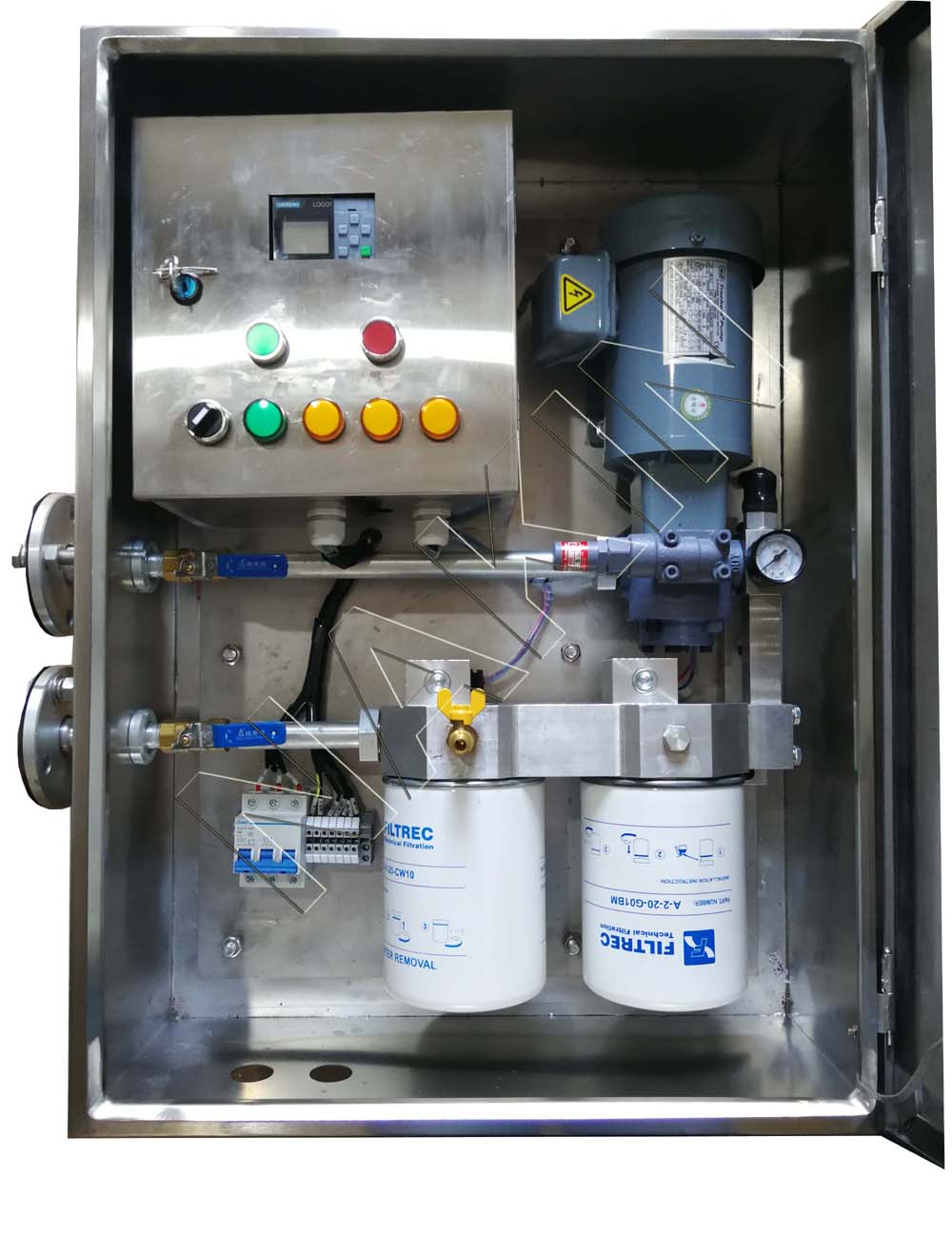

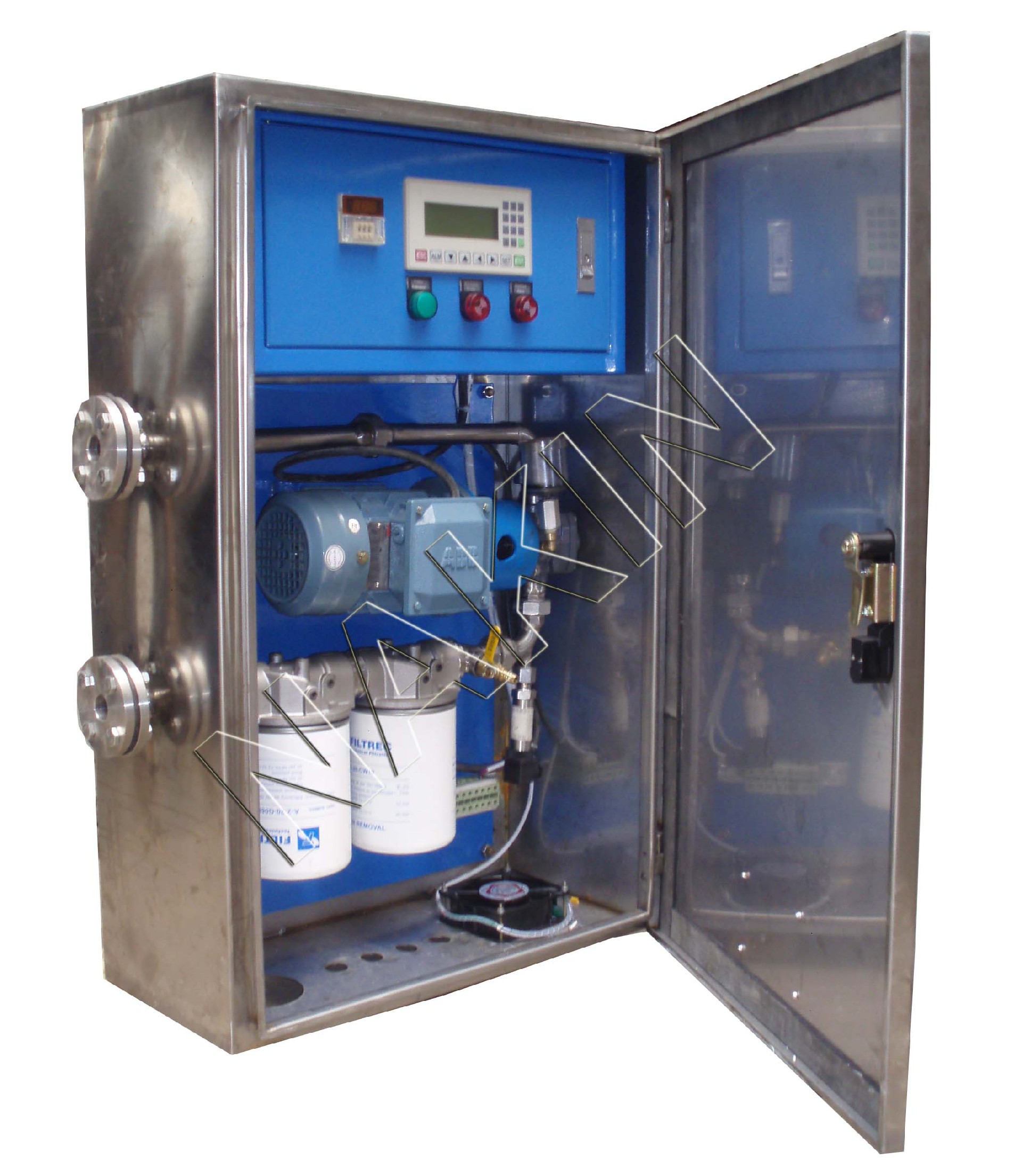

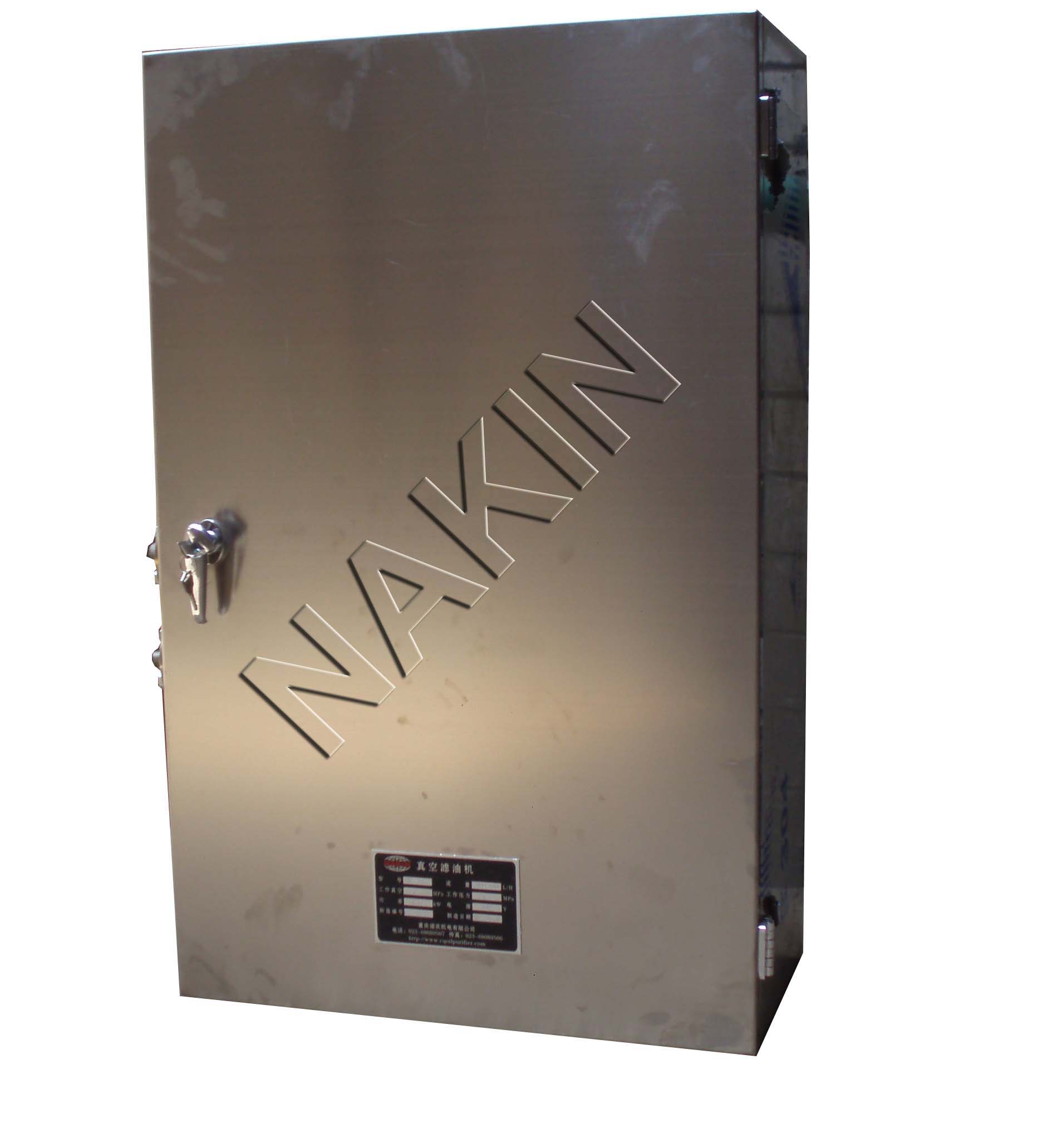

本裝置由濾芯、油泵、管路、控制、箱體等五大部分組成。其中濾芯分為除雜濾芯與除水濾芯倆種:除雜濾芯用于吸附游離碳和劣化雜質等,除水濾芯用于去除水分。變壓器有載開關在線凈油器符合《電力變壓器運行規程》(DL/T572-95)規范要求。
特 點:
⒈ PLC智能控制,在線自動運行,延長開關檢修周期和減少變壓器停電次數。
⒉ 具有可靠的電控回路和安全保護系統。
⒊ 脫水脫雜濾芯采用進口品牌,能有效吸附雜質和去除水分。
⒋ 濾芯失效或阻塞自動報警,支持遠程控制和監視。

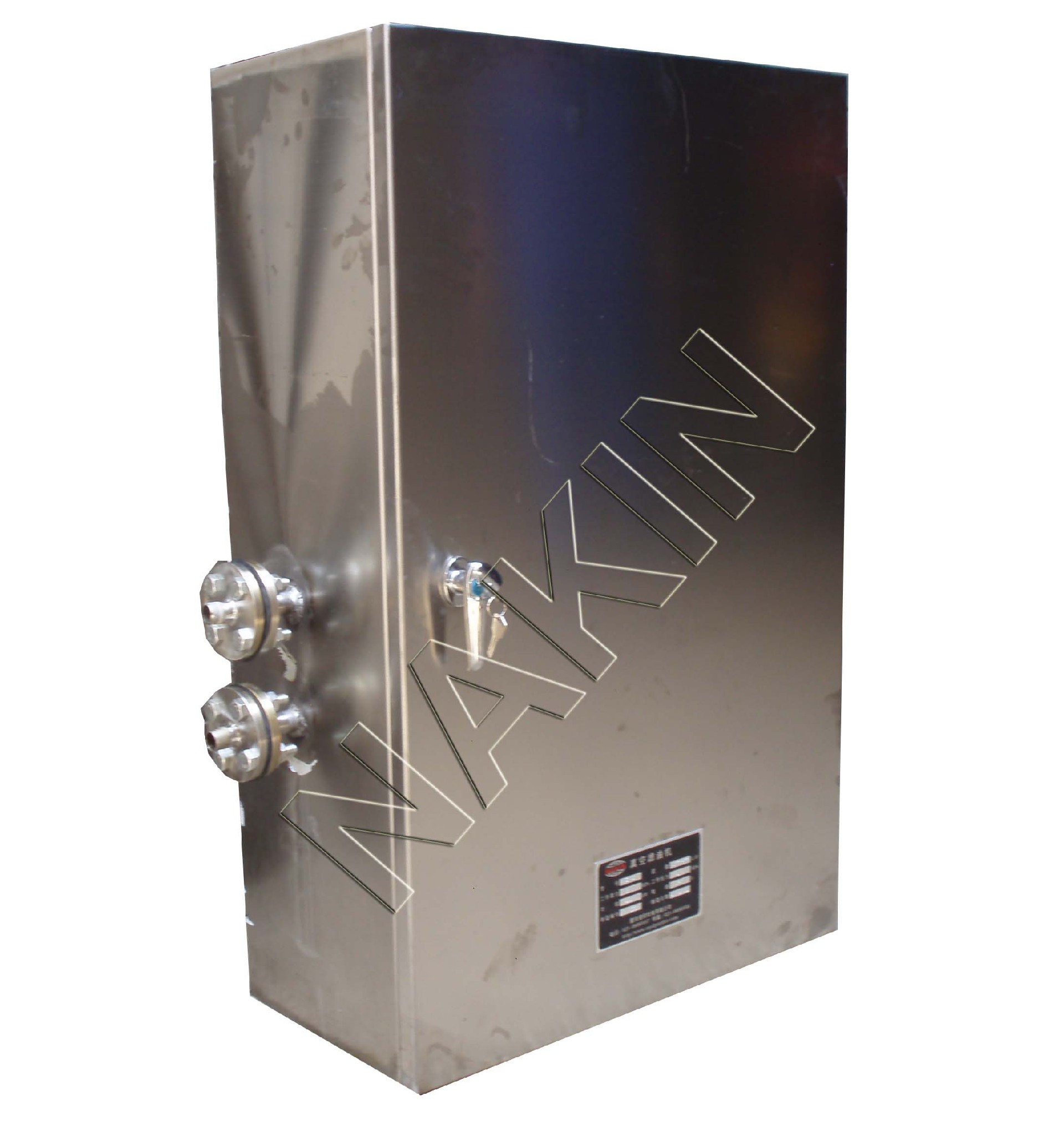

5. 整個控制箱體,油管、法蘭、法蘭螺栓均采用304不銹鋼,耐腐蝕,防水等級達到IP55以上。
技術參數:
指標 | 單位 | ZYS10 |
流量 | L/Min | 5~10 |
過濾精度 | μm | ≤1 |
工作壓力 | MPa | ≤0.4 |
介質溫度 | ℃ | -20~100 |
功率 | kW | 0.2 |
進出管口徑 | mm | 15 |
電源 | —— | 380V 50Hz 3Ph |
重量 | KGS | 70 |
尺寸 | mm | 600*250*750 |
濾后指標 | ||
清潔度 | NAS | 4 |
含水量 | PPM | ≤20 |
擊穿電壓值 | KV | ≥50 |
