用 途:
根據野外作業要求,我公司開發的ZYM系列拖車式絕緣油真空濾油機,具有移動方便,快速轉移,防雨,防塵等特性,特別適合野外電力檢修時濾油作業。ZYM拖車式濾油機為雙級真空濾油機,能快速深度有效脫除絕緣油中的水分、氣體(乙炔,氫氣,甲烷等)和雜質等油液中的有害成份,恢復和提高絕緣油的絕緣性能,濾后的油能有效保證電力設備安全正常運行。本機同時具有真空干燥,真空注油,熱油循環等功能,也可作為單獨真空抽氣機組使用,對變壓器和電力設備進行抽真空處理。
特 點:

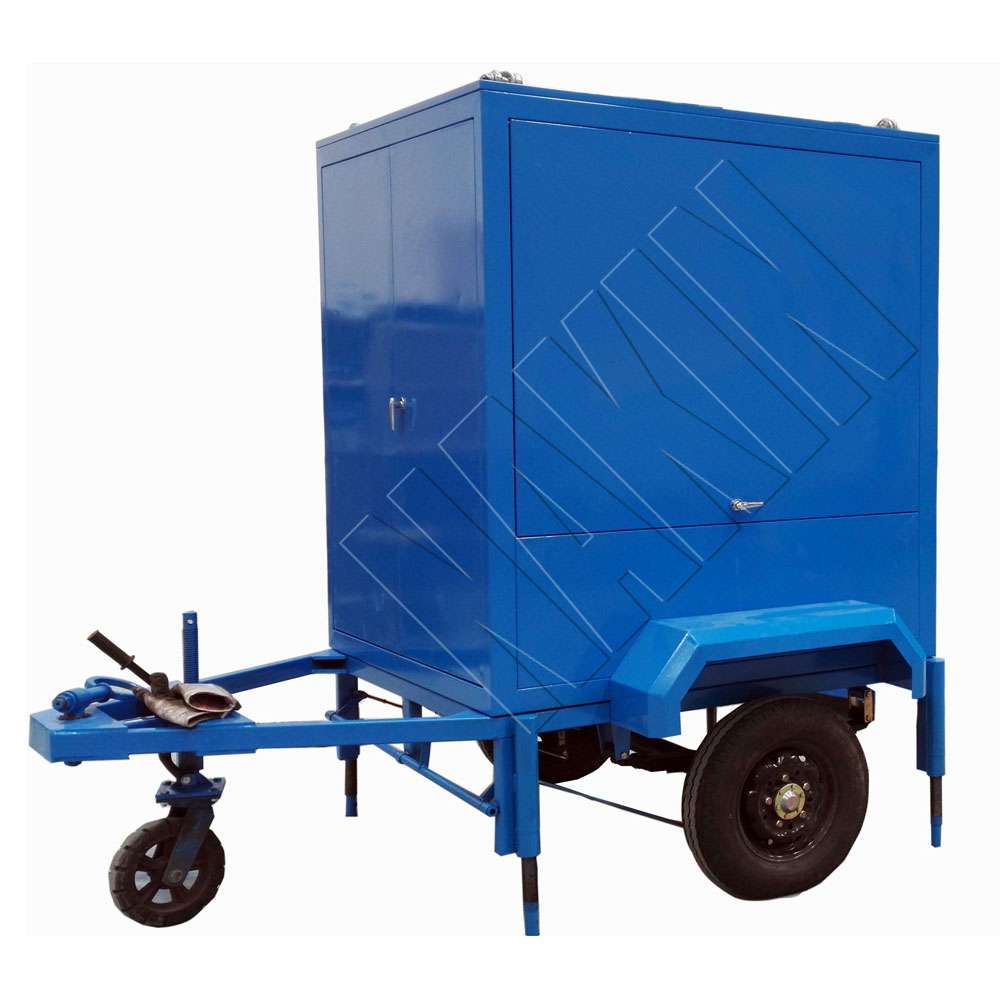

1.根據設備大小,采用單軸兩輪或雙軸四輪拖車體,輪胎為公路用真空胎,配備剎車,減震鋼板和拖掛裝置,鋪裝路面最大速度60km/Hr。

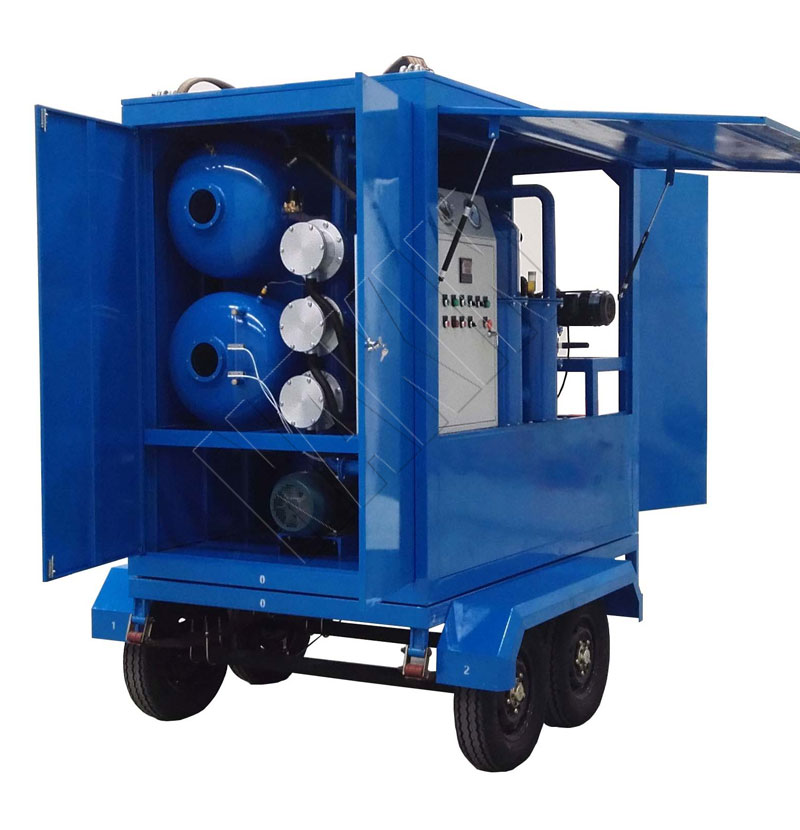

2.濾油機內置于全封閉金屬箱門內,具有防風,防雨,防塵功能。操作面金屬門為上開式,具有保證人員工作時遮陽遮雨的功能。
4.真空系統采用羅茨泵作為主泵,旋片真空泵作為前級泵。具有啟動快、抽速大、性能穩定,極限真空高小于5Pa。

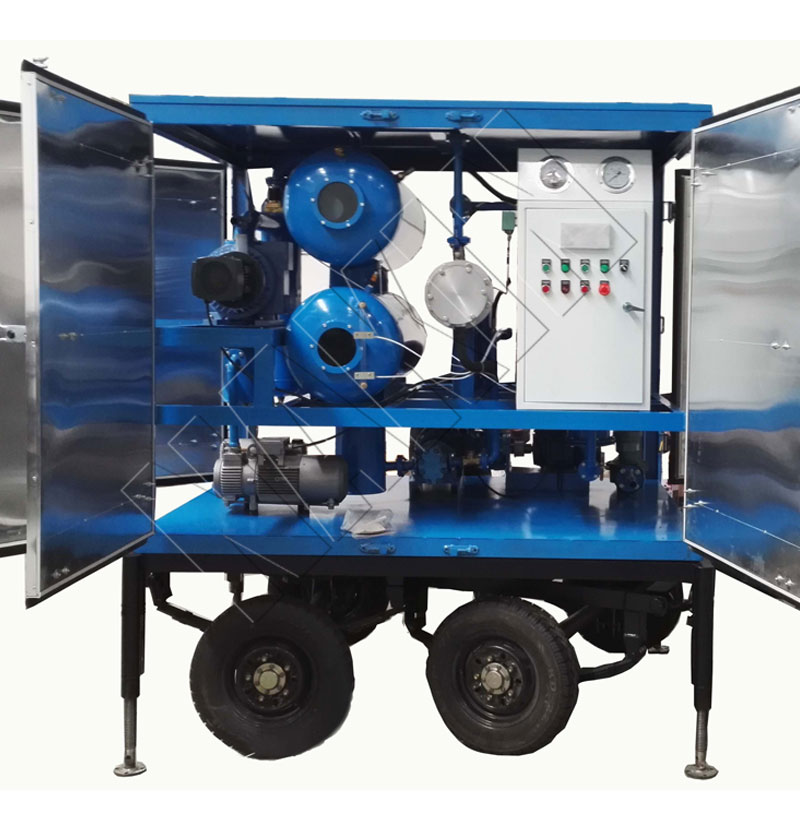

3.采用雙臥式真空分離罐,結合立體三維復式閃蒸技術和獨特高效的脫水,脫氣元件。高效油液霧化分離器,大大提高油液真空分離空間,油液分離停留時間,確保一次性脫水,脫氣效果。
4.除雜能力強:超大面積筒式精密濾芯,具有過濾精度高,納污量大,安裝更換方便。多級過濾系統逐級加密除去油中的細微顆粒。吸油口磁性預過濾器吸附金屬含鐵細微雜質。過濾器配備有濾芯污染堵塞報警保護裝置。
5.低負荷加熱:采用先進的內外雙管熱輻射間接加熱技術,加熱器內管發熱讓空氣升溫,熱輻射加熱器外管內使油均勻升溫,加熱表面負荷不超過1.1W/cm2,徹底解決普通傳導加熱方式引起的局部過熱,使油質老化、裂解,產生有害氣體。S型加熱流動油路設計,保證加熱無死油區,線性升溫,均勻加熱。
6.自動化控制:整機采用自動加熱恒溫控制、進出油自動液位控制、自動壓力保護,自動消泡裝置等精良的配置,實現設備無人值守,安全穩定運行。
7. 安全聯鎖保護:油泵,真空泵,加熱器聯鎖保護,電機過載保護,管路油壓過壓保護。
8. 人性化指示:自動化設計,且有油溫、壓力、真空度、濾芯污染度、運行狀態等指示。
9. 綜合性能好:本機具有低噪音,操作簡便,維護間隔長,低能耗,運行成本小,濾油效率高,使用壽命長等優點。
可選配裝置:
A 可選配PLC控制
B 進口部件(選配進口品牌真空泵組、電機油泵組、過濾元件、電氣部件、儀表)
C 流量計(選配)
D 配置變頻系統可實現濾油或注油時的流量選擇(選配)
E 在線微水儀(選配)
F 皮拉尼數字真空計(選配)
技術參數:
指標名稱 | 單位 | ZYM-30 | ZYM-50 | ZYM-65 | ZYM-100 | ZYM-150 | |
流量 | L/H | 1800 | 3000 | 4000 | 6000 | 9000 | |
工作真空 | MPa | -0.08~-0.099 | |||||
工作壓力 | MPa | ≤0.4 | |||||
工作溫度 | ℃ | 20 ~80 | |||||
工作電源 | 380V 50HZ,3Ph(或根據用戶需要) | ||||||
工作噪音 | dB(A) | ≤65~85 | |||||
電加熱功率 | Kw | 24 | 30 | 48 | 60 | 90 | |
總電功率 | Kw | 27.5 | 35 | 53 | 65 | 98 | |
進(出)口管徑 | mm | 25 | 32 | 40 | 40 | 50 | |
設備重量 | kgs | 650 | 700 | 750 | 950 | 1100 | |
拖車重量 | kgs | 350 | 350 | 400 | 550 | 600 | |
機器尺寸 | 長 | mm | 1500 | 1500 | 1650 | 2000 | 2200 |
寬 | mm | 1400 | 1400 | 1400 | 1800 | 1800 | |
高 | mm | 1600 | 1600 | 1700 | 1800 | 1800 | |
拖車尺寸 | 長 | mm | 2800 | 2800 | 3000 | 3200 | 3300 |
寬 | mm | 1600 | 1600 | 1600 | 2000 | 2100 | |
高 | mm | 1000 | 1000 | 1000 | 1000 | 1000 | |
濾后指標 | 擊穿電壓 | KV | ≥70 | ||||
含水量 | ppm | ≤3 | |||||
含氣量 | % | ≤0.1 | |||||
雜質 | μ | ≤1 |
